Description

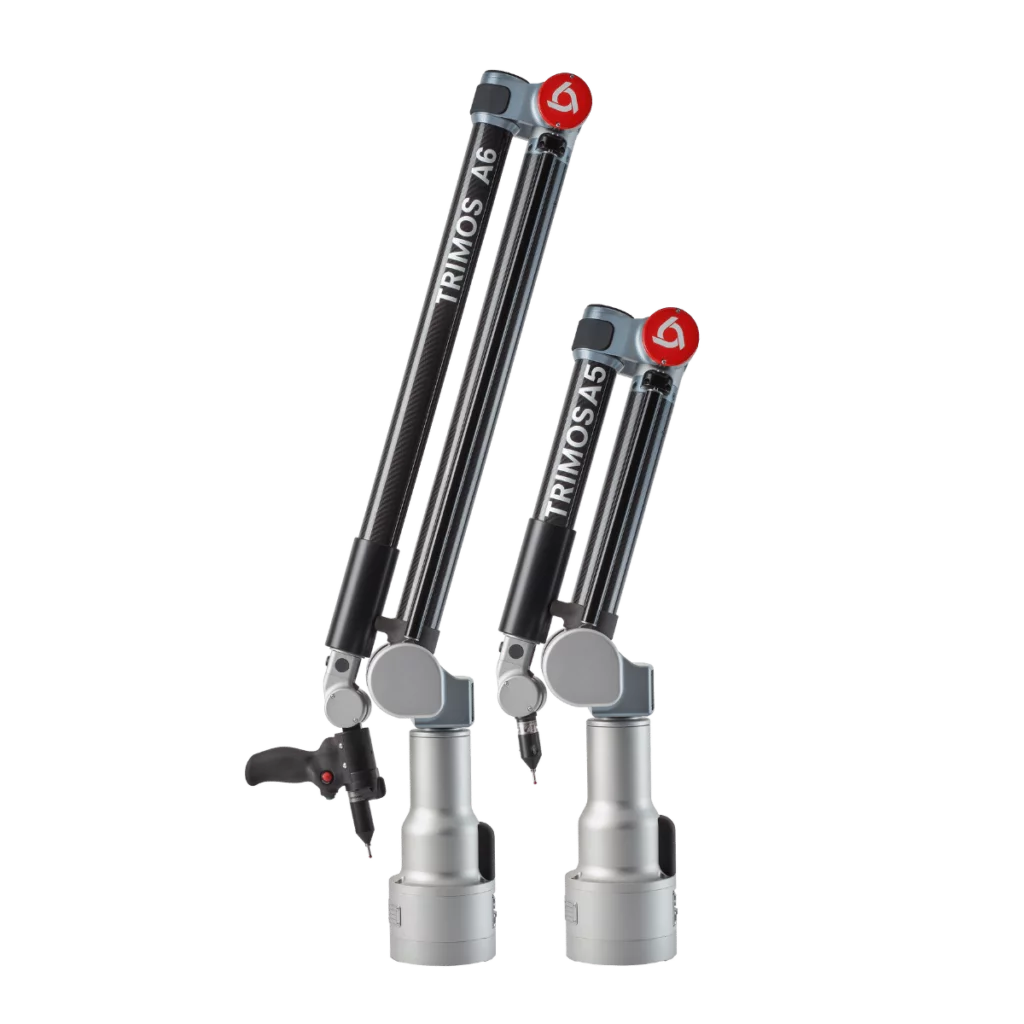

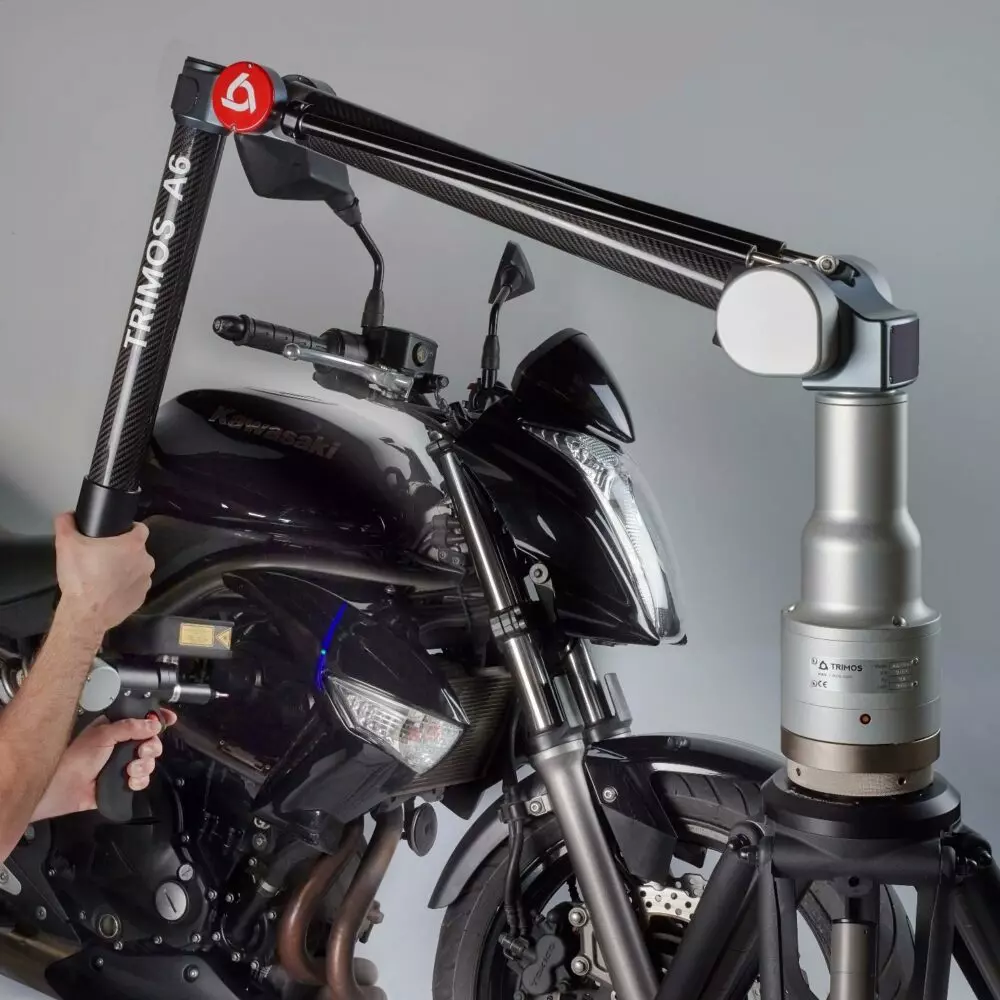

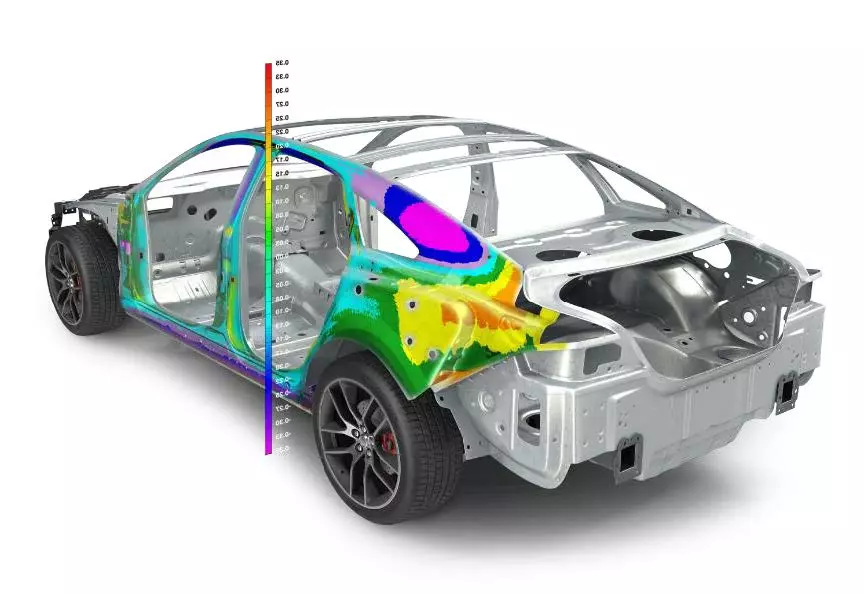

Le A6 est le bras 7 axes utilisé en combinaison avec le Scanner LAser ScanSurf pour l’inspection de nuages de points ou la rétroconception.

Sa conception est la même que celle du A5 et offre les mêmes plages de mesure.

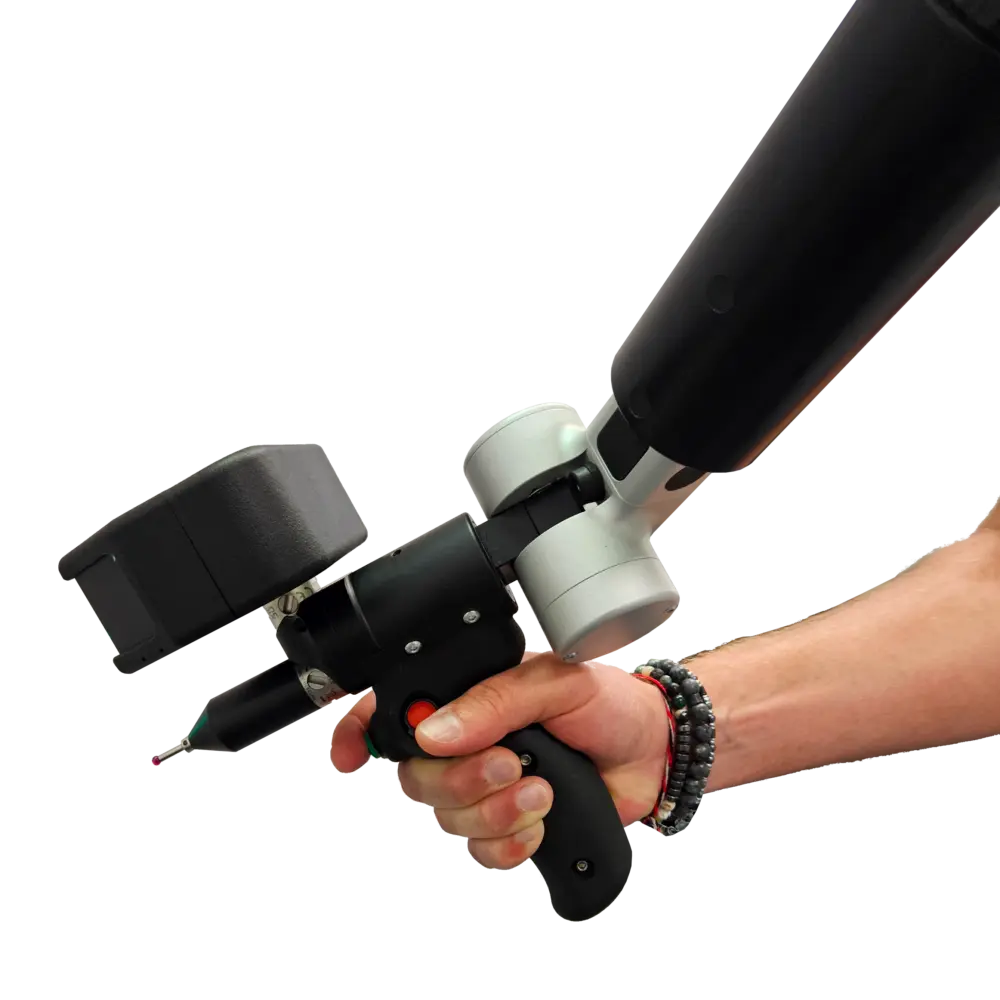

Cependant, le palpeur en forme de pistolet avec boutons de mesure intégrés permet un balayage des surfaces plus confortable.

• Étendue de mesure jusqu’à 9000 mm
• Bras à 7 axes
• Poignée pistolet ergonomique
• Module de palpage interchangeable
• Palpage tactile et scanning en simultanés
• Connexion Ethernet
• Système Bluetooth intégré Connectivité USB

Données techniques

Modèle A6	Étendue de mesure (m)	Axes	Précision en volume (mm)	Poids (kg)
A6 – 1800	1.8	7	0,031	8.9
A6 – 2500	2.5	7	0,040	9.4
A6 – 3200	3.2	7	0,052	9.8
A6 – 4000	4.0	7	0,069	10.5
A6 – 5000	5.0	7	0,075	13.5
A6 – 7000	7.0	7	0,090	15
A6 – 9000	9.0	7	0,170	17.5

Modèle A6 + ScanSurf	Étendue de mesure (m)	Axes	Précision en volume (mm)	Poids (kg)	Précision [mm] avec scan ScanSurf 25	Précision [mm] avec scan ScanSurf 50	Précision [mm] avec scan ScanSurf 10
A6 – 1800	1.8	7	0,031	8.9	0,037	0,066	0,104
A6 – 2500	2.5	7	0,040	9.4	0,043	0,069	0,106
A6 – 3200	3.2	7	0,052	9.8	0,052	0,075	0,110
A6 – 4000	4.0	7	0,069	10.5	0,062	0,082	0,115
A6 – 5000	5.0	7	0,075	13.5	0,079	0,096	0,125
A6 – 7000	7.0	7	0,090	15	0,094	0,108	0,135
A6 – 9000	9.0	7	0,170	17.5	0,180	0,180	0,197

	EUni: Erreur maximale tolérée de mesurage de longueur unidirectionnelle
	MPEp : Erreur maximale admissible, sondage – ISO 10360-2

A6 Bras
Température d’utilisation	+5 ÷ +40 °C
Humidité relative	90% sans condensation
Certification de conformité	CE
Puissance requise	110 – 220 V / 50 – 60 Hz
Protection	IP 54
Connectivité	Bluetooth et USB
Autonomie des batteries	> 8 h
Certification	ISO 10360-12 jusqu’à 3,2 m ISO 10360-2 au-delà
