Description

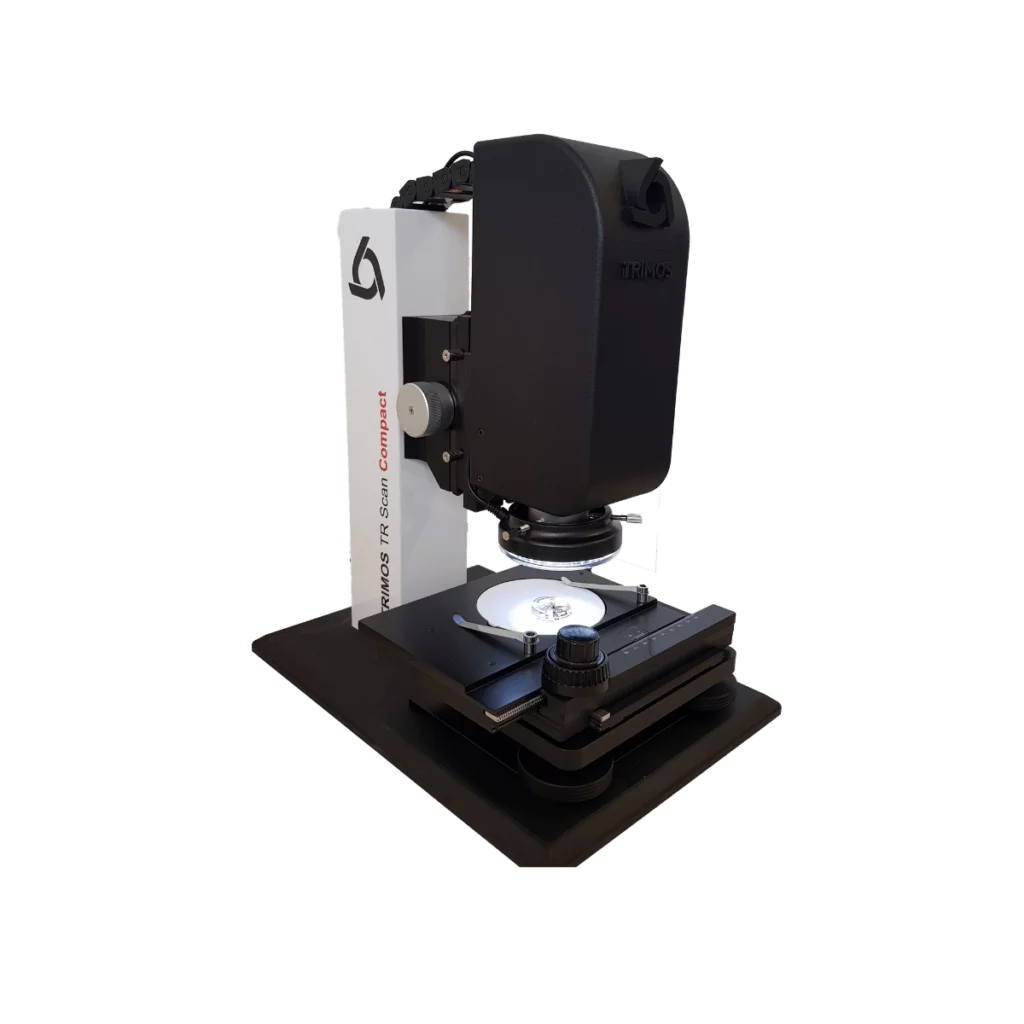

Le TR Scan Compact Z est une colonne de mesure de hauteur miniature de pointe conçue pour effectuer des mesures sans contact sur divers matériaux, y compris les surfaces dorées, souples et transparentes. Elle est dotée de commandes intuitives de la caméra, d’une luminosité réglable et peut effectuer des mesures sur des pièces en mouvement avec une grande précision.
Utilisant la technologie de microscopie chromatique confocale (CCMP), il permet de mesurer la hauteur dans des zones inaccessibles aux capteurs de contact conventionnels. Son système de positionnement rapide et précis de la table X/Y et sa capacité de mesure rapide de l’axe Z renforcent son efficacité et sa polyvalence pour diverses applications.
La technologie CCMP(Confocal Chromatic Microscopy Point) combinée à une caméra numérique permet de visualiser le point de mesure « boule virtuelle » sur la pièce. Grâce à cette méthode, les mesures de hauteur sont possibles dans des endroits qu’un capteur de contact conventionnel ne peut atteindre.
Le système de mesure optionnel sur la table (X/Y) permet un positionnement rapide et précis.
Le système de mesure Z extrêmement rapide (2000 Hz) permet des mesures de hauteur dynamiques sur des pièces en mouvement.
- Sans contact
- Commandes intuitives de l’appareil photo
- Luminosité réglable
- Hauteur / delta / mesures min / max
- Mouvements rapides
- Logiciel simple
- Haute précision
- Mesures sur des pièces en mouvement
Données techniques
| TR Scan Compact Z | ||
|---|---|---|
| Capteur optique | Distance de travail | 31,8 mm |
| Étendue de mesure | 8 mm | |
| Résolution | 0,1 µm | |
| Ouverture numérique | 0,25 | |
| Angle de mesure maximal | 90° +/- 15° | |
| Taille du spot | 15 µm | |
| MEP | 0,6 µm | |
| Système de mesure X/Y | Type de système | Incrémentale |
| Résolution | 1 µm | |
| MEP | ~ 10 µm | |
| Connexion d’interface | 2 x USB 2.0 | |
| Vision | Flux vidéo | Image en direct |
| Champ de vision | 7 x 5,25 mm | |
| Résolution | 1600 x 1200 | |
| Taille du pixel | ~4,3 µm | |
| Type de capteur | CMOS couleur | |
| Autres | Connexion d’interface | 2 x USB 2.0 |
